赛伯曼SM350恒压供水
一：远传压力表
１， 接线
打开远传压力表接线端子盒，左侧有红色，绿色和黄色三根线，红色公共线接变频器GND端子，绿色电源线接变频器+10V, 黄色输出线接变频器AVI
2，参数设置：
F0.02 0或1 面板绿色按钮启动或是外部端子启动
F0.03 7 PID控制
F0.12 15.0 加速时间
F0.13 15.0 减速时间
F8.03 3.5 目标压力3.5公斤，需要5公斤的话就设置为5.0
F8.13 40 PID 运行的下限频率与最大频率的百分比，百分之四十代表20HZ
F8.20 1 睡眠模式开启
F8.21 25.00 睡眠频率25HZ，这个值需要设置比压力稳定下的频率高2-3HZ才会触发睡眠。
F8.22 15.0 睡眠延迟时间
F8.23 15.0 唤醒偏差，唤醒压力=目标压力-唤醒偏差/100*压力表量程
F8.26 10.0 压力表量程1.0MPa代表10公斤，1.6MPa代表16公斤。
初次使用者具体每个参数的调试方法按照下面的步骤来操作
上电后显示一个数字，按PRG/SET设置显示-d0-，按一下往上的箭头显示-F0-按一下PRG/SET设置显示F0.00，按往上的箭头找到参数 F0 . 03，按PRG/SET设置显示4，按往上的箭头调为 7，按PRG/SET设置显示 F0 . 04，，按JOG/ESC返回面板上显示-F0-，按往上的箭头调为-F8-，按一下PRG/SET设置显示F8.00，按往上的箭头调为F8.03，按PRG/SET设置显示3.0，按往上的箭头调为 3.5，按PRG/SET设置显示 F8 . 04按往上的箭头调为F8.13按PRG/SET设置显示0.0，通过绿色RUN移位按钮和上下箭头配合使用把这个数字调为 40.0，按PRG/SET设置显示 F8 . 14按往上的箭头调为F8.20按PRG/SET设置显示0，按往上的箭头调为 1，按PRG/SET设置显示 F8 . 21按PRG/SET设置显示0.00，通过绿色RUN移位按钮和上下箭头配合使用把这个数字调为 25.00，按PRG/SET设置显示 F8. 22按PRG/SET设置显示0.0，按往上的箭头调为 15.0，按PRG/SET设置显示 F8 . 23按PRG/SET设置显示0.0，按往上的箭头调为 15.0，按PRG/SET设置显示 F8 . 24，按JOG/ESC返回，面板上显示-F8-，再按JOG/ESC返回，面板上显示一个数字。调试完成
如果工作后压力值不符合要求参照以下步骤检查
变频器运行后可以通过参数查看当前的反馈压力，对应的参数为d0.12。查看步骤为按PRG/SET设置显示-d0-，再按PRG/SET设置显示d0.00，按向上的箭头找到d0.12按PRG/SET设置,显示的数值是远传压力表反馈回来的实际压力值，如果压力表指针有压力指示，这个值为0的话一般需要检查压力表的接线是否正确，三根线中间是否有断线，或是压力表本身是否良好。通过查看d0.11设定压力和d0.12反馈压力这两个值可以判断变频器当前的工作状态是否正确。返回主界面的话按一下JOG/ESC返回，面板上显示-d0-，再按JOG/ESC返回，面板上显示一个数字，可以再开机试一下。
二：电接点压力表
1， 接线

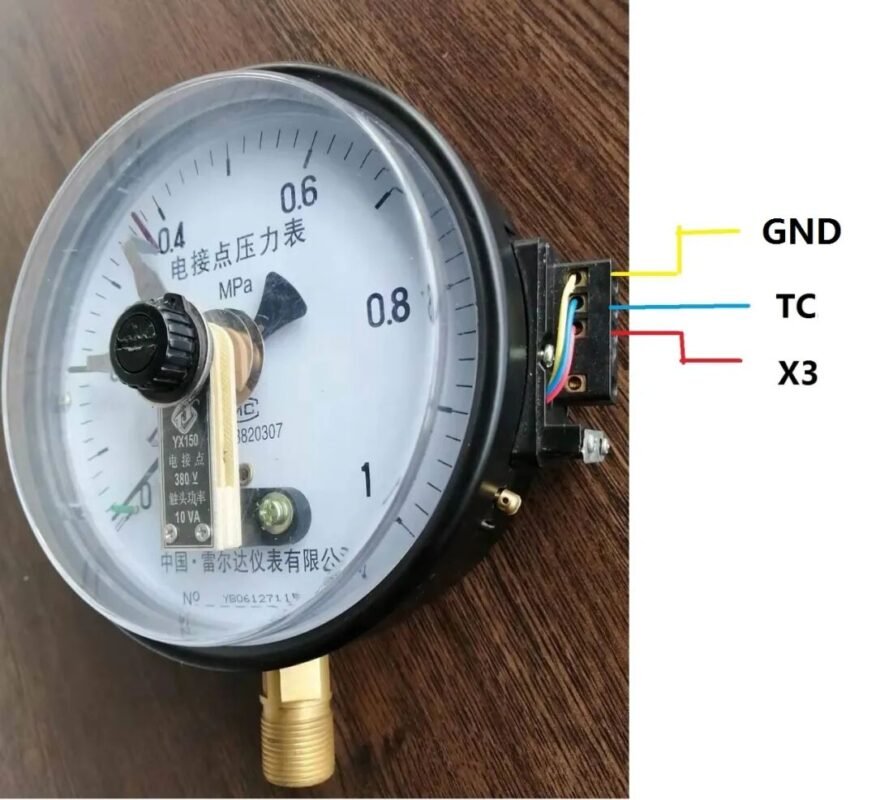

电接点压力表表盘正对自己，绿色指针拨到压力下限，红色指针拨到压力上限，打开右侧接线盒从上到下有四个接线端子，第四个端子空着，从上往下三个端子依次接变频器的GND，TC和X3，，变频器的端子X1找一根导线直接和TA短接。具体接线参照下图
需要外部加启动和停止开关的话，X1和TA之间的短接线拆掉，这两个端子接绿色自复位按钮的常闭点，点一下就会启动，红色自复位按钮的常开点接X3（和原X3端子上接的线子并在一起）和GND，红色自复位按钮的常开点和原有的接线关系是并联，点一下就会停机。
2， 参数设置
F0.02 1 外部端子控制
F0.12 15.0 加速时间
F0.13 15.0 减速时间
F5.00 2 三线制模式一
F5.04 5 X3端子三线制
F5.07 1 运行准备就绪
F5.15 4 X3端子选择反逻辑
初次使用者具体每个参数的调试方法按照下面的步骤来操作
上电后显示一个数字，按PRG/SET设置显示-d0-，按一下往上的箭头显示
-F0-按一下PRG/SET设置显示F0.00，按往上的箭头找到参数F 0. 02，按PRG/SET设置显示0，按往上的箭头调为 1，按PRG/SET设置显示 F0 . 03，
按向上的箭头找到F0.12按PRG/SET设置显示一个数字，按往上的箭头调为 15.0，按PRG/SET设置显示 F0 . 13按PRG/SET设置显示一个数字，按往上的箭头调为 15.0，按PRG/SET设置显示 F0 . 14，按FUNC/ESC返回面板上显示-F0-，按往上的箭头调为
-F5-，按一下PRG/SET设置显示F5.00，按PRG/SET设置显示0，按往上的箭头调为 2，按PRG/SET设置显示 F5 . 01
按往上的箭头调为F5.04按PRG/SET设置显示12，按往下的箭头调为 5，按PRG/SET设置显示 F5 . 05
按往上的箭头调为F5.07按PRG/SET设置显示5，按往下的箭头调为 1，按PRG/SET设置显示 F5 . 08
按往上的箭头调为F5.15按PRG/SET设置显示0，按往上的箭头调为 4，按PRG/SET设置显示 F5 . 16
按FUNC/ESC返回，面板上显示-F5-，再按FUNC/ESC返回，面板上显示一个数字。调试完成
3，使用
调好参数后变频器就会运行，如果变频器没有运行就关掉电源，等变频器面板完全不亮了再上电。上电后变频器就会运行。如果还是不运行，检查接线和参数是否准确。如果运行中感觉上水量比平时明显减少，就把电机线Ｕ和Ｖ对调一下再试
三：压力变送器
1，接线

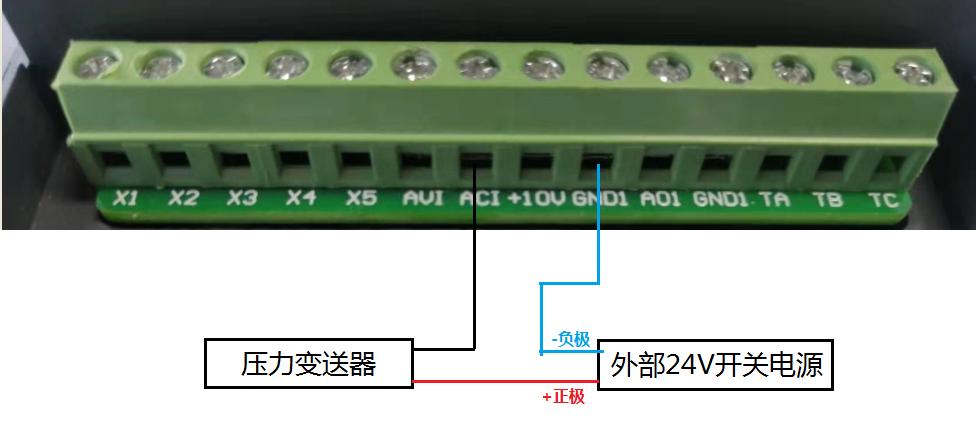

这款变频器没有24V电源输出，接压力变送器的话需要另外买一个直流24V开关电源，电源的容量大于等于0.5A，功率大于等于12W即可。压力变送器一般是两根线，红色的线接外部的开关电源正极,黑色的线接变频器的ACI，开关电源的负极接变频器的GND1，具体参考参考下面的图片。
⑵参数设置：
F0.02 1 外部控制，没有外接开关的话F0.02设置0不要设置1
F0.037 PID控制
F0.12 15.0 加速时间
F0.13 15.0 减速时间
F6.04 20.0 ACI下限4.0MA，20MA对应100%，4MA对应20%
F8.02 1 反馈通道选择ACI
F8.03 3.5 目标压力3.5公斤，需要5公斤的话就设置为5.0
F8.13 40 PID 运行的下限频率与最大频率的百分比，百分之四 十代表20HZ
F8.20 1 睡眠模式开启
F8.21 25.00 睡眠频率25HZ，这个值需要设置比压力稳定下的频率高2-3HZ才会触发睡眠。
F8.22 15.0 睡眠延迟时间
F8.23 15.0 唤醒偏差，唤醒压力=目标压力-唤醒偏差/100*压力 表量程
F8.26 10.0 压力变送器量程1.0MPa代表10公斤，1.6MPa代表16公斤。
初次使用者具体每个参数的调试方法按照下面的步骤来操作
上电后显示一个数字，按PRG/SET设置显示-d0-，按一下往上的箭头显示
-F0-按一下PRG/SET设置显示F0.00，按往上的箭头找到参数 F0 . 03，按PRG/SET设置显示4，按往上的箭头调为 7，按PRG/SET设置显示 F0 . 04，按JOG/ESC返回面板上显示-F0-，按往上的箭头调为
-F6-，按一下PRG/SET设置显示F6.00，按往上的箭头调为F6.04，按PRG/SET设置显示0.0，按往上的箭头调为 20.0，按PRG/SET设置显示 F6 . 05，按JOG/ESC返回面板上显示-F6-，按往上的箭头调为
-F8-，按一下PRG/SET设置显示F8.00，按往上的箭头调为F8.02，按PRG/SET设置显示0，按往上的箭头调为 1，按PRG/SET设置显示F8.03，按PRG/SET设置显示3.0，按往上的箭头调为 3.5，按PRG/SET设置显示 F8 . 04按往上的箭头调为F8.13按PRG/SET设置显示0.0，通过绿色RUN移位按钮和上下箭头配合使用把这个数字调为 40.0，按PRG/SET设置显示 F8 . 14按往上的箭头调为F8.20按PRG/SET设置显示0，按往上的箭头调为 1，按PRG/SET设置显示 F8 . 21按PRG/SET设置显示0.00，通过绿色RUN移位按钮和上下箭头配合使用把这个数字调为 25.00，按PRG/SET设置显示 F8. 22按PRG/SET设置显示0.0，按往上的箭头调为 15.0，按PRG/SET设置显示 F8 . 23按PRG/SET设置显示0.0，按往上的箭头调为 15.0，按PRG/SET设置显示 F8 . 24，按JOG/ESC返回，面板上显示-F8-，再按JOG/ESC返回，面板上显示一个数字。调试完成
如果工作后压力值不符合要求参照以下步骤检查
变频器运行后可以通过参数查看当前的反馈压力，对应的参数为d0.12。查看步骤为按PRG/SET设置显示-d0-，再按PRG/SET设置显示d0.00，按向上的箭头找到d0.12按PRG/SET设置,显示的数值是远传压力表反馈回来的实际压力值，如果压力表指针有压力指示，这个值为0的话一般需要检查压力表的接线是否正确，三根线中间是否有断线，或是压力表本身是否良好。通过查看d0.11设定压力和d0.12反馈压力这两个值可以判断变频器当前的工作状态是否正确。返回主界面的话按一下JOG/ESC返回，面板上显示-d0-，再按JOG/ESC返回，面板上显示一个数字，可以再开机试一下。
